DRAIN GMBH
Befestigungstechnik

Standardbefestigung MS m. E.

Einsatz

Schallentkoppelte Standardbefestigung an Sikla Montageschienen auch bei Schallschutzanforderungen nach DIN 4109.

Lieferumfang

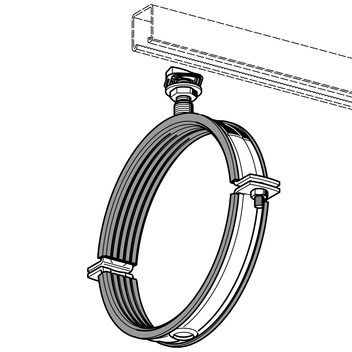

Rohrschelle Ratio S passend für die Dimensionen 40 bis 160 und der vormontierten Schellenadaption M10.
Rohrschelle Stabil D-3G m. E. passend für die Dimensionen 200 bis 315 und der vormontierten Schellenadaption M16.

Montage

Die bauseits komplettierte Baugruppe wird in die Schienenöffnung eingedrückt und verriegelt dabei automatisch. Bei der Positionierung des Abstandes zur nächsten Befestigung wird die Baugruppe in der Schiene verliersicher geführt. Abschließend wird die Sechskantmutter angezogen.

TypG
[kg]
Verp.
[Stück]
Artikel-
Nr.
SB 40 MS m.E.0,191 602205
SB 50 MS m.E.0,201 602215
SB 56 MS m.E.0,201 602225
SB 63 MS m.E.0,221 602235
SB 75 MS m.E.0,241 602245
SB 90 MS m.E.0,331 602255
SB 110 MS m.E.0,441 602265
SB 125 MS m.E.0,461 602275
SB 160 MS m.E.0,561 602285

SB 200 MS m.E.1,491 602295
SB 250 MS m.E.1,721 602305
SB 315 MS m.E.2,031 602315
