Einsatz

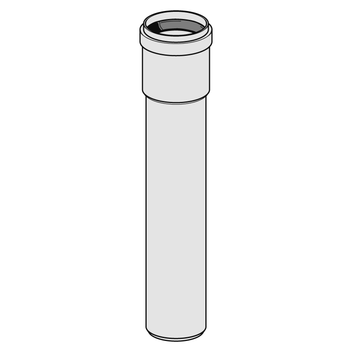

Die PK-NG Abflussrohre und Formteile sind sowohl für Druckströmungs-entwässerungs-Systeme als auch für konventionelle, teilgefüllte Freispiegel-entwässerungen geeignet. Das Sortiment umfasst Rohre und Formteile aus PP in den Abmessungen von 40 bis 250 mm.
Durch die hervorragenden Materialeigenschaften von PP haben sich die Abflussrohre auch für den Einsatz in der Industrie- und Laborentwässerung sowie für die sanitäre Haus- und Grundstücksentwässerung bestens bewährt.
Die PK-NG Rohre können mittels Stecksystem in Kombination mit der auszugsicheren Verbindung (ASV) zu einer dichten, zugfesten Verbindung zusammengefügt werden.

Technische Daten

Material:
3-schichtig, PP / PP-MV / PP

1. Außenschicht aus PP
Der harte Schutzmantel des Rohres. Robust und von hoher Schlagzähigkeit.

2. Mittelschicht aus PP-MV
Mineralstoffverstärkter Kunststoff. Gibt hohe Stabilität und bewirkt die hohe Schalldämmung von PK-NG.

3. Innenschicht aus PP
Enorme Oberflächenglätte und resistent gegen chemische Einflüsse

Physikalische Eigenschaften:
Max. Kurzzeitbelastung:
97 °C (Heißwasser, 30 s / Tag = 152 h / 50 Jahre)
Max. Langzeitbelastung:
95 °C (10 min. / Tag = 3.000 h / 50 Jahre)
Dauerbelastung:
60 °C (5 h / Tag = 87.600 h / 50 Jahre)
Max. Dauerbetriebsdruck:
mit auszugsicherer Verbindung PK-NG ASV
bis zu 2,5 bar
Max. Unterdruck:
- 0,9 bar für de 40 bis 250 mm
Wärmeausdehnungskoeffizient:
0,05 mm/(m*K)
UV-Beständigkeit:
nicht gegeben
Brandverhalten:
DIN 4102: B2, Q1, TR1

EN 13501-1: D-s2, d1

Chemische Beständigkeit:
Rohre und Formstücke aus PP nach DIN 8078, Beiblatt 1, Dichtungen nach ISO TR7620

Kennzeichnung:
Chargennummer, Herstellungsjahr und -woche, Firmenname, Dimension, Anwendungsklasse, Steifigkeitsklasse, Prüfzeichen und Werkstoffangabe + Kaltschlagzähigkeit .. bis - 20 °C geprüft

Zulassungen / Konformität

DIBt-Zulassung Nr. Z-42.1-241
TGM KU 15.300
Das PK-NG Rohrsystem erfüllt die Anforderungen gem. EN 12056-Teil 1-5 sowie ÖNORM B 2501. Des Weiteren wurden Anforderungen nach DIN 1986-100, EN 14366, DIN 4109 und VDI 4100 eingehalten.

TypL
[mm]
D
[mm]
s
[mm]
t
[mm]
G
[kg]
Verp.
[Stück]
Artikel-
Nr.
40/500500531,8450,1320 604032
40/10001000531,8450,2610 604033
40/15001500531,8450,3910 604034
40/20002000531,8450,5110 604035
40/30003000531,8450,7510 604036
50/500500632,0470,2120 604037
50/10001000632,0470,3710 604038
50/15001500632,0470,5410 604039
50/20002000632,0470,7210 604040
50/30003000632,0471,0310 604041
75/500500892,6530,4020 604042
75/10001000892,6530,748 604043
75/15001500892,6531,098 604044
75/20002000892,6531,438 604045
75/30003000892,6532,098 604046
75/40004000892,6532,818 604047
90/5005001063,0570,5920 604048
90/100010001063,0571,036 604049
90/150015001063,0571,546 604050
90/200020001063,0571,976 604051
90/300030001063,0572,926 604052
90/400040001063,0574,154 604053
110/5005001283,4620,8520 604054
110/100010001283,4621,474 604055
110/150015001283,4622,144 604056
110/200020001283,4622,824 604057
110/300030001283,4624,164 604058
110/400040001283,4625,512 604059
125/5005001453,9671,101 604060
125/100010001453,9671,931 604061
125/150015001453,9672,811 604062
125/200020001453,9673,691 604063
125/300030001453,9675,451 604064
125/400040001453,9677,211 604065
160/5005001844,9771,771 604066
160/100010001844,9773,131 604067
160/150015001844,9774,541 604068
160/200020001844,9775,951 604069
160/300030001844,9778,781 604070
160/400040001844,97711,601 604071
200/100010002286,81225,731 604072
200/300030002286,812215,681 604073
200/600060002286,812230,601 604074
250/100010002898,61569,521 604075
250/300030002898,615625,281 604076
