DRAIN GMBH

Einsatz

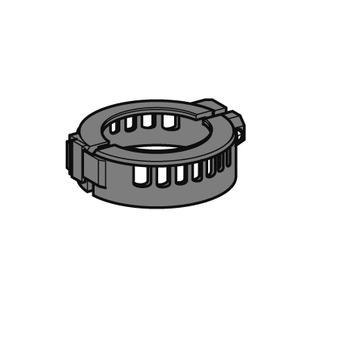

Das als druckloses Hausabflussrohrsystem zugelassene PK-NG-Rohr ermöglicht in Verbindung mit der auszugsicheren Verbindung PK-NG ASV die Aufnahme von zeitweiligen dynamischen Belastungen durch Überdruck, Unterdruck und / oder Vibration.
Die PK-NG ASV ist ausschließlich in Verbindung mit dem Rohrsystem PK-NG einzusetzen.

Montage

Bis einschließlich Rohrnennweite DN/de 75 mm ist die PK-NG ASV mit einer Schraube, ab Nennweite DN/de 90 mm mit 2 Schrauben ausgestattet. Max. Anzugsmoment der Verbindungsschrauben 7 Nm.

Technische Daten

Typ
max. zul.
Auszugskraft
kg
max. zul.
Druckbelastung
bar
40 100 2,5
50 100 2,5
75 130 2,5
90 130 2,0
110 180 2,0
125 440 2,0
160 550 2,0
200 650 1,5
250 650 1,0

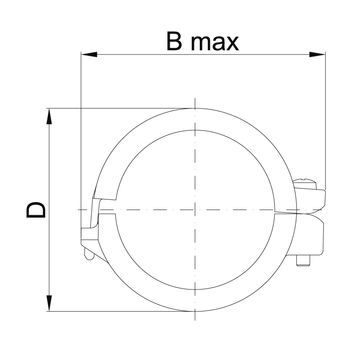

TypL
[mm]
D
[mm]
B
[mm]
G
[kg]
Verp.
[Stück]
Artikel-
Nr.
402461730,0410 604077
502876920,0510 604078
7530991160,0610 604079
90321151320,1110 604080
110371381530,1510 604081
125391581960,2010 604082
160431972340,3110 604083
200672432810,545 604084
250873063450,935 604085
