VA Dachablauf 75-260 mit Klemmflansch für DSS

Einsatz

Hochleistungsdachablauf für Druckströmungsentwässerungs-Systeme (DSS) aus Edelstahl nach DIN EN 1253 für die effiziente Flachdachentwässerung. Mit dem Anstauring ist der Dachablauf für die Notentwässerung adaptierbar.

Lieferumfang

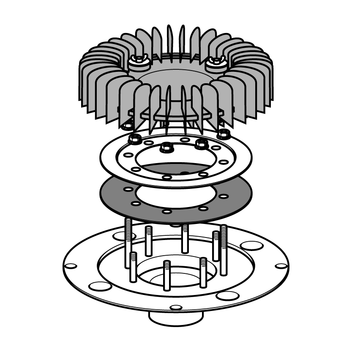

VA-Grundelement mit 2 ½“ Außengewinde, EPDM Dichtung, VA-Klemmflansch, Alu-Funktionsteil, Schraubensatz.

Montage

Die einlagige Kunststoff-Dachabdichtungsbahn ist mittels Klemmflansch bauseits anzubinden.

Das Umrüsten für die Notentwässerung erfolgt indem der VA-Klemmflansch durch den Anstauring ASR für VA Ablauf (Artikelnummer 600797) ersetzt wird.

Der Anschluss an das PE-HD Abflussrohr erfolgt mit dem PE-HD Anschlussstutzen mit 2 ½“ Innengewinde und den Rohrdurchmessern de 50 mm oder de 75 mm.

Technische Daten

Material:
VA, Alu grau, schwarz
Nennleistung:
16,0 l/s bei einer Anstauhöhe von 45 mm


Zulassungen
Der VA-PE Dacheinlauf 75-260 erfüllt gemäß Prüfung durch die LGA Bautechnik GmbH die technischen Regeln nach DIN EN 1253.

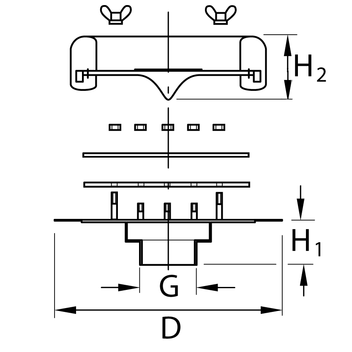

TypGewindeH1
[mm]
H2
[mm]
D
[mm]
G
[kg]
Verp.
[Stück]
Artikel-
Nr.
75-260 Klemmflansch 2 1/2"60703003,201 600872
