Dachabläufe

VA Dachablauf 75-260 Bitumen für DSS

Einsatz

Hochleistungsdachablauf für Druckströmungsentwässerungs-Systeme (DSS) aus Edelstahl nach DIN EN 1253 für die effiziente Flachdachentwässerung. Mit dem Anstauring ist der Dachablauf für die Notentwässerung adaptierbar. Der VA Dachablauf 75-260 Bitumen ist für die Anbindung an Elastomerbitumenbahnen bei Umkehr- und Warmdachkonstruktionen geeignet.

Lieferumfang

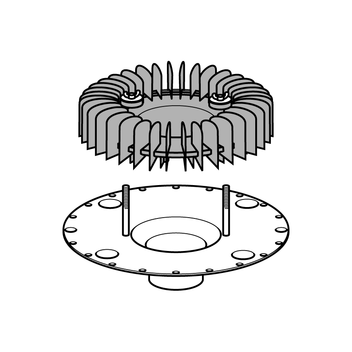

VA-Grundelement mit 2 ½“ Außengewinde und integriertem Anschlusskragen, Alu-Funktionsteil, zwei Flügelmuttern.

Montage

Die Anbindung der mehrlagigen Bitumenabdichtungen erfolgt bauseits. Der Anschlusskragen ist zwischen den Lagen der Abdichtung anzubinden.

Das Umrüsten für die Notentwässerung erfolgt indem der Anstauring ASR für VA Ablauf (Artikelnummer 600797) mit dem Funktionsteil festgeschraubt wird. Zur besseren Haftung ist der Anstauring mittels Bitumendichtmasse (Artikelnummer 600433) mit der Polymerbitumenbahn abzudichten.

Der Anschluss an das PE-HD Abflussrohr erfolgt mit dem PE-HD Anschlussstutzen mit 2 ½“ Innengewinde und den Rohrdurchmessern de 50 mm oder de 75 mm.

Technische Daten

Material:
VA, Alu grau, schwarz
Nennleistung

16,0 l/s bei einer Anstauhöhe von 45 mm

Zulassungen / Konformität

Der VA-Dachablauf 75-260 Bitumen erfüllt gemäß Prüfung durch die LGA Bautechnik GmbH die technischen Regeln nach DIN EN 1253.

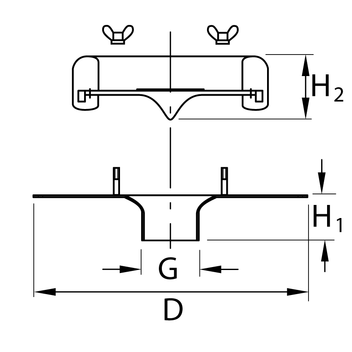

TypGewindeH1
[mm]
H2
[mm]
D
[mm]
G
[kg]
Verp.
[Stück]
Artikel-
Nr.
75-260 Bitumen2 1/2"60703604,151 600873
