DRAIN GMBH
Befestigungstechnik

Gleitbefestigung GB MS m.E.

Einsatz

Schallentkoppelte Gleitbefestigung an Sikla Montageschienen auch bei Schallschutzanforderungen nach DIN 4109.

Lieferumfang

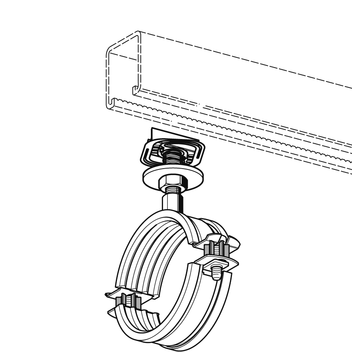

Gleitrohrschelle Ratio S-K, passend für die Dimensionen 40 bis 160, mit der vormontierten Schellenadaption M10.

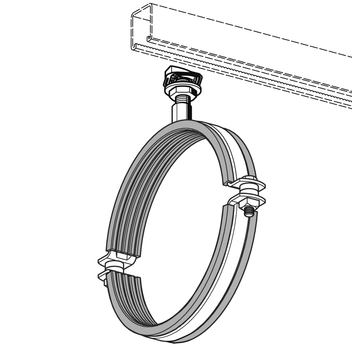

Gleitrohrschelle Stabil D-3G-K, passend für die Dimensionen 200 und 250, mit der vormontierten Schellenadaption M16.

Montage

Die bauseits komplettierte Baugruppe wird in die Schienenöffnung eingedrückt und verriegelt dabei automatisch. Bei der Positionierung des Abstandes zur nächsten Befestigung wird die Baugruppe in der Schiene verliersicher geführt. Abschließend wird die Sechskantmutter angezogen.

TypVerp.
[Stück]
Artikel-
Nr.
GB 40 MS m.E.1 601317
GB 50 MS m.E.1 601318
GB 75 MS m.E.1 601319
GB 90 MS m.E.1 601320
GB 110 MS m.E.1 601321
GB 125 MS m.E.1 601322
GB 160 MS m.E.1 601323
GB 200 MS m.E.1 601324
GB 250 MS m.E.1 601325
