VA Dachablauf 75-260 mit Gegenflansch für DSS

Einsatz

Hochleistungsdachablauf für Druckströmungsentwässerungs-Systeme (DSS) aus Edelstahl nach DIN EN 1253 für die effiziente Flachdachentwässerung. Der Dachablauf ist platzsparend und mit dem Gegenflansch für die Anbindung an Bleche aller Art z.B. bei Rinnenkonstruktionen geeignet.

Lieferumfang

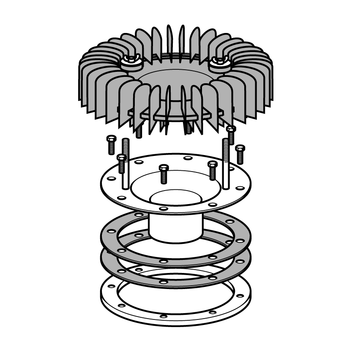

VA-Grundelement mit 2 ½“ Außengewinde, VA-Gegenflansch mit zwei EPDM Dichtungen, Alu-Funktionsteil, Schraubensatz.

Montage

Bleche bis zu einer Stärke von 4,0 mm werden bauseits mit dem Gegenflansch geklemmt. Das Anzugsmoment der Schrauben von 5 Nm ist einzuhalten. Die beiden EPDM Dichtungen dienen zur elektrochemischen Entkoppelung und sind beidseitig des Rinnenbleches vorzusehen.

Der Anschluss an das PE-HD Abflussrohr erfolgt mit dem PE-HD Anschlussstutzen mit 2 ½“ Innengewinde und den Rohrdurchmessern de 50 mm oder de 75 mm.

Technische Daten

Material:
VA, Alu grau, schwarz
Nennleistung

16,0 l/s bei einer Anstauhöhe von 45 mm
8,0 l/s bei einer Anstauhöhe von 30 mm

Zulassungen / Konformität

Der VA-Dachablauf 75-260 mit Gegenflansch erfüllt gemäß Prüfung durch die LGA Bautechnik GmbH die technischen Regeln nach DIN EN 1253.

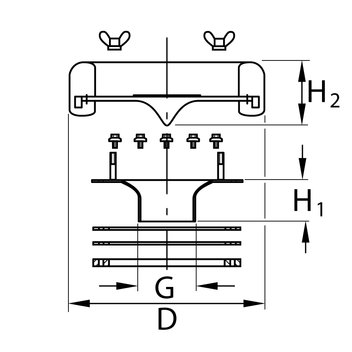

TypGewindeH1
[mm]
H2
[mm]
D
[mm]
G
[kg]
Verp.
[Stück]
Artikel-
Nr.
75-260 Gegenflansch2 1/2"60702603,201 600874
