Dachabläufe

Dachablauf SDA Speed PUR

Einsatz

Hochleistungsdachablauf für Druckströmungsentwässerungs-Systeme aus PUR-Integralschaum für die Hauptentwässerung nach DIN EN 1253.

Lieferumfang

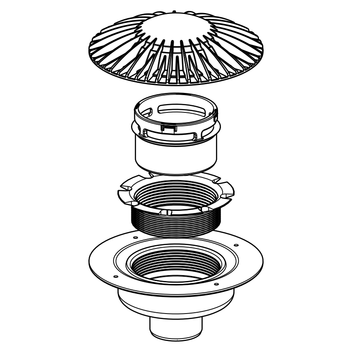

Grundelement GET PUR, Laub- und Kiesfang LKF Speed, Anschlusselement AEH und Dichtung Grundelement DU GET

Montage

Die verwendete Dampfsperre wird mittels doppelseitigem Klebeband an dem Flansch des Grundelementes befestigt.

Der Anschluss an das PE-HD Abflussrohr erfolgt durch eine verliersichere Steckmuffe (Steckmuffe SM), so dass ein längskraftschlüssiger Übergang zum Rohrsystem entsteht.

Technische Daten

Typ
Nennleistung
passend für
Speed 75 PUR *)  15,6 l/s alle gängigen Kunststoffbahnen

*) Nur in Verbindung mit einem Warmdach verwenden.

Material:
Grundelement GET:
PUR-Integralschaum, gelb
Funktionsteil:
PP, schwarz, EPDM-Dichtung

Zulassungen / Konformität

Der Dachablauf SDA Speed erfüllt gemäß Prüfung durch die LGA Bautechnik GmbH die technischen Regeln nach DIN EN 1253.

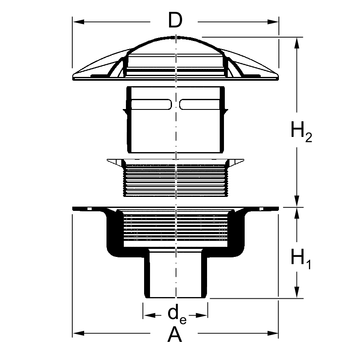

Typde
[mm]
A
[mm]
H1
[mm]
H2
[mm]
G
[kg]
Verp.
[Stück]
Artikel-
Nr.
Speed 75 PUR9030013277,70,71 601234
