DRAIN GMBH
Dachabläufe

Dachablauf SDA Classic KF

Einsatz

Dachablauf für Freispiegelentwässerungs-Systeme aus PUR-Integralschaum für die Hauptentwässerung nach DIN EN 1253.

Lieferumfang

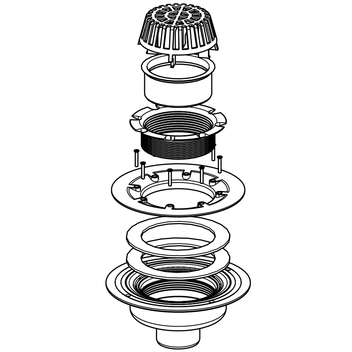

Grundelement GET mit Klemmflansch, Laub- und Kiesfang LKF Classic, Anschlusselement AEH und Dichtung DU GET

Montage

Die einlagige Kunststoff-Dachabdichtungsbahn oder Dampfsperrbahn ist mittels Klemmflansch bauseits anzubinden.

Der Anschluss an das PE-HD Abflussrohr erfolgt beim Typ 75 durch eine Steckmuffe mit Schnappring (Steckmuffe SM), so dass ein längskraftschlüssiger Übergang zum Rohrsystem entsteht. Bei den Typen 110 und 125 erfolgt der Anschluss mit herkömmlicher PE-HD Steck- oder Langmuffe. Die Auszugssicherung erfolgt mittels Rohrschelle am Rohrleitungssystem.

Technische Daten

Typ
Nennleistung bei einer
Anstauhöhe von 35 mm
passend für
Classic 75 KF xxx l/s alle gängigen Kunststoffbahnen ohne Vliesbeschichtung
Classic 110 KF xxx l/s alle gängigen Kunststoffbahnen ohne Vliesbeschichtung

Typ
Nennleistung bei einer
Anstauhöhe von 45 mm
passend für
Classic 125 KF xxx l/s alle gängigen Kunststoffbahnen ohne Vliesbeschichtung

Material:
Grundelement GET:
PUR-Integralschaum, blau
Funktionsteil:
PP, schwarz, EPDM-Dichtung, Alu-Klemmflansch

Zulassungen / Konformität

Der Dachablauf SDA Classic KF erfüllt gemäß Prüfung durch die LGA Bautechnik GmbH die technischen Regeln nach DIN EN 1253.

Typde
[mm]
A
[mm]
H1
[mm]
H2
[mm]
G
[kg]
Verp.
[Stück]
Artikel-
Nr.
Classic 75 KF903001321 601212
Classic 110 KF1103001321 601213
Classic 125 KF1253001321 601214
