DRAIN GMBH
Dachabläufe

Dachablauf SDA Classic

Einsatz

Dachablauf für Freispiegelentwässerungs-Systeme aus PUR-Integralschaum für die Hauptentwässerung nach DIN EN 1253.

Lieferumfang

Grundelement GET, Laub- und Kiesfang LKF Classic, Anschlusselement AEH und Dichtung Anstauelement

Montage

Die verwendete Dachabdichtungsbahn wird an die integrierte Anschlussmanschette, mit dem vom jeweiligen Hersteller empfohlenen Verfahren, bauseits angebunden.

Der Anschluss an das PE-HD Abflussrohr erfolgt beim Typ 75 durch eine Steckmuffe mit Schnappring (Steckmuffe SM), so dass ein längskraftschlüssiger Übergang zum Rohrsystem entsteht. Bei den Typen 110 und 125 erfolgt der Anschluss mit herkömmlicher PE-HD Steck- oder Langmuffe. Die Auszugssicherung erfolgt mittels Rohrschelle am Rohrleitungssystem.

Technische Daten

Typ
passend für
Classic 75 PVC 15 G Sikaplan PVC 15 G
Classic 75 FPO 15 FPO Sarnafil TG 66 - 15
Classic 75 B Bitumen B
Classic 110 PVC 15 G Sikaplan PVC 15 G
Classic 110 FPO 15 FPO Sarnafil TG 66 - 15
Classic 110 B Bitumen B
Classic 125 PVC 15 G Sikaplan PVC 15 G
Classic 125 FPO 15 FPO Sarnafil TG 66 - 15
Classic 125 B Bitumen B

Material:
Grundelement GET:
PUR-Integralschaum, blau
Funktionsteil:
PP, schwarz, EPDM-Dichtung

Zulassungen / Konformität

Der Dachablauf SDA Classic erfüllt gemäß Prüfung durch die LGA Bautechnik GmbH die technischen Regeln nach DIN EN 1253.

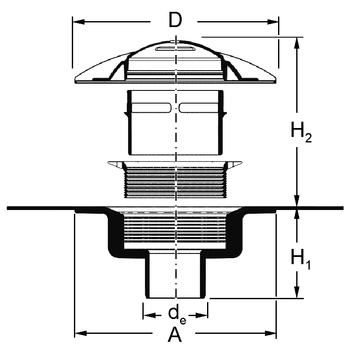

Typde
[mm]
A
[mm]
H1
[mm]
H2
[mm]
G
[kg]
Verp.
[Stück]
Artikel-
Nr.
Classic 75 PVC 15 G90500132702,331 601203
Classic 110 PVC 15 G110500132702,291 601206
Classic 125 PVC 15 G125500132702,321 601209
Classic 75 FPO 1590500132702,231 601204
Classic 110 FPO 15110500132702,651 601207
Classic 125 FPO 15125500132702,231 601210
Classic 75 B90500132703,031 601205
Classic B 110110500132703,051 601208
Classic B 125125500132703,111 601211
