Dachablauf QS-P+ DSS 75 Notentwässerung

Einsatz

Hochleistungsdachablauf für Druckströmungsentwässerungs-Systeme (DSS) aus Polyamid nach DIN EN 1253 für die effiziente Flachdachentwässerung für Notentwässerung. Der Dachablauf ist platzsparend und für die Anbindung an einlagige Folienabdichtungen aller Art geeignet.

Lieferumfang

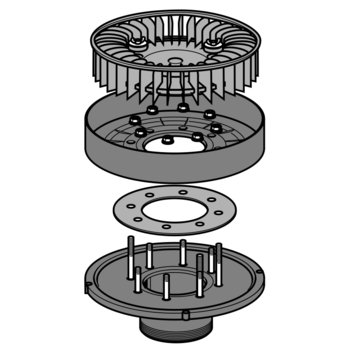

PAGF-Grundelement mit 2 1/2" Außengewinde, PAGF-Pressflansch mit einer EPDM-Dichtung, PP-Laubfangkorb, Anstauring, Flügelmuttern und Muttern aus Edelstahl und EPS-Isolierkörper 400 x 400 x 80 mm.

Montage

Die Dachfolien werden bauseits mit dem Pressflansch geklemmt. Die EPDM Dichtung ist zwischen Grundelement und Dachbahn vorzusehen. Der Anstauring ist zwischen Dachbahn znd Pressflansch anzuordnen. Der Laubfang ist mit den Flügelmuttern am Grundelement zu befestigen.
Der Anschluss an das PE-HD Abflussrohr erfolgt mit dem PE-HD Anschlussstutzen mit 2 ½“ Innengewinde und Rohrdurchmesser de 75 mm.

Technische Daten

Material:
Polyamid glasfaserverstärkt, schwarz
Nennleistung:
24,0l/s bei einer Anstauhöhe von 40 mm

Zulassungen / Konformität

Der PAGF-Dachablauf erfüllt gemäß Prüfung durch die LGA Bautechnik GmbH die technischen Regeln nach DIN EN 1253.

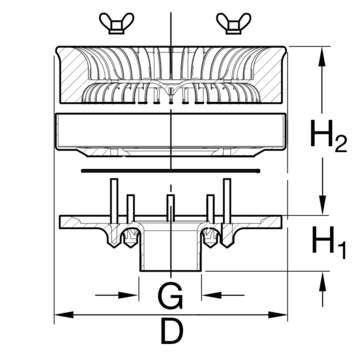

TypH1
[mm]
H2
[mm]
D
[mm]
G
[kg]
Verp.
[Stück]
Artikel-
Nr.
Notentwässerung 2 1/2"70752852,321 602157
