DRAIN GMBH
Dachabläufe

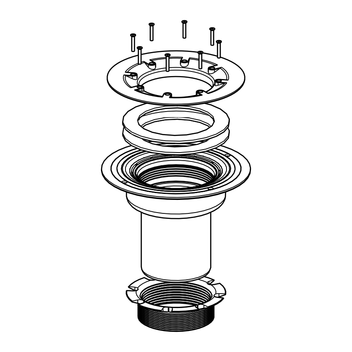

Aufstockelement ASE KF

Einsatz

Das Aufstockelement mit Klemmflansch zur Überbrückung der Wärmedämmung ist sowohl für Druckströmungssysteme als auch für die Freispiegelentwässerung einsetzbar.

Lieferumfang

Aufstockelement ASE KF mit Klemmflansch, Schraubensatz SCR, Dichtung Grundelement DU GET

Montage

Die einlagige Kunststoff-Dachabdichtungsbahn ist mittels Klemmflansch bauseits anzubinden. Dichtung Grundelement in den Grundkörper des Dachablaufs SDA einsetzen und anschließend das Aufstockelement einbauen (siehe Montageanleitung).

Das Aufstockelement kann variabel auf die erforderliche Länge gekürzt werden. Es ist darauf zu achten, dass der Schnitt rechtwinkelig durchgeführt und das Aufstockelement komplett (64 mm) in das Grundelement eingeschoben wird.

Technische Daten

Typ
max. überbrückbare
Dämmhöhe [mm]
passend für
ASE KF 160 160 alle gängigen Kunststoffbahnen ohne Vliesbeschichtung
ASE KF 210 210 alle gängigen Kunststoffbahnen ohne Vliesbeschichtung
ASE KF 260 260 alle gängigen Kunststoffbahnen ohne Vliesbeschichtung

Material:
Grundkörper:
PUR, gelb
Klemmflansch:
Alu
Typdi
[mm]
H
[mm]
G
[kg]
Verp.
[Stück]
Artikel-
Nr.
ASE KF 2601403202,031 601198
