Dachabläufe

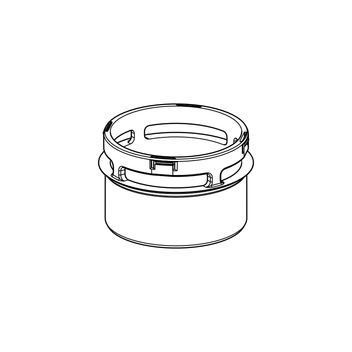

Anschlusselement AEH

Einsatz

Das Anschlusselement für die Hauptentwässerung wird zur Verbindung des Laub- und Kiesfangs mit allen Typen des Grundelements bzw. Aufstockelements verwendet.

Montage

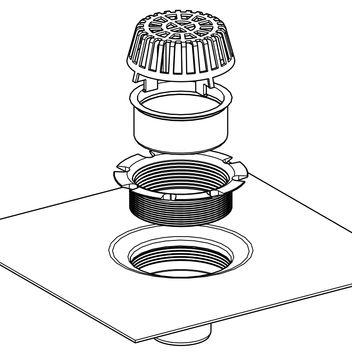

Der Laub- und Kiesfang wird von oben auf das Anschlusselement AEH gesetzt. Hierbei ist darauf zu achten, dass alle vier Schnappverbindungen in der vorgesehenen Nut einrasten.
Anschließend wird das zusammengebaute Funktionsteil in das Grund- bzw.Aufstockelement, in welchem die Dichtung DU GET eingelegt wurde, eingeschoben. Die Auskragung des Anschlusselements muss nach der Montage auf der Dichtung DU GET aufliegen.

Technische Daten

Material:
MM-PP BE 21
TypG
[kg]
Verp.
[Stück]
Artikel-
Nr.
AEH Speed0,181 601240
AEH Classic0,151 601241
