DRAIN GMBH
Befestigungstechnik

Zwischenfestpunkt MS

Einsatz

Zwischenfestpunkt-Konstruktion zur sicheren Aufnahme bei Querkräften aus Abzweigen. Durch Zwischenfestpunkte werden die auftretenden seitlichen Kräfte aus Abzweigstrecken sicher aufgenommen.

Lieferumfang

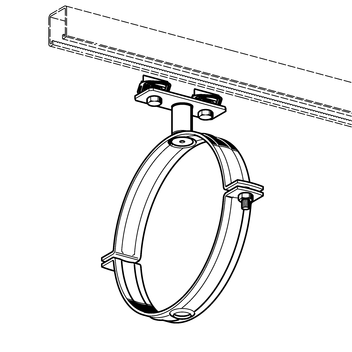

Rohrschelle Stabil D-3G passend für die Dimensionen 200 bis 315 und vormontierte Fixpunktadaption mit einfachem Gewindeanschluss.

Montage

Die bauseits komplettierte Festpunktbaugruppe wird in die Schienenöffnung eingedrückt und verriegelt dabei automatisch. Bei der Positionierung des Abstandes zur nächsten Befestigung wird die Baugruppe in der Schiene verliersicher geführt. Abschließend werden die Sechskantschrauben festgezogen.

  • Für die Dimensionen 40 bis 160 werden die Festpunkte MS verwendet.
TypG
[kg]
Verp.
[Stück]
Artikel-
Nr.
ZFP-N 200 MS1,391 602480
ZFP-N 250 MS1,591 602482
ZFP-N 315 MS2,261 602484
