DRAIN GMBH
Befestigungstechnik

Standardbefestigung MS

Einsatz

Standardbefestigung an Sikla Montageschienen.

Lieferumfang

Schraubrohrschelle 2G o. E. passend für die Dimensionen 40 bis 160 und der vormontierten Schellenadaption M10.

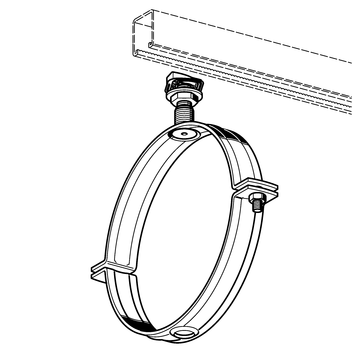

Rohrschelle Stabil D-3G o. E. passend für die Dimensionen 200 bis 315 und der vormontierten Schellenadaption M16.

Montage

Die bauseits komplettierte Baugruppe wird in die Schienenöffnung eingedrückt und verriegelt dabei automatisch. Bei der Positionierung des Abstandes zur nächsten Befestigung wird die Baugruppe in der Schiene verliersicher geführt. Abschließend wird die Sechskantmutter angezogen.

TypG
[kg]
Verp.
[Stück]
Artikel-
Nr.
SB 40 MS0,161 602200
SB 50 MS0,181 602210
SB 56 MS0,181 602220
SB 63 MS0,191 602230
SB 75 MS0,251 602240
SB 90 MS0,281 602250
SB 110 MS0,291 602260
SB 125 MS0,351 602270
SB 160 MS0,471 602280

SB 200 MS1,221 602290
SB 250 MS1,421 602300
SB 315 MS2,091 602310
