Einsatz

Festpunktkonstruktion zur sicheren Aufnahme der resultierenden, hohen mechanischen Belastung der Siaqua Druckströmungsentwässerungs-Systeme.

Lieferumfang

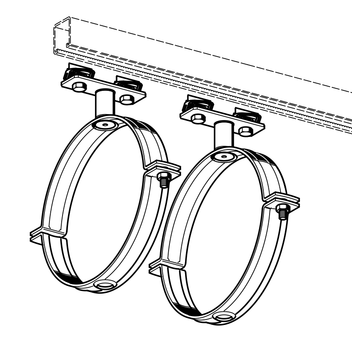

Rohrschelle Stabil D-3G passend für die Dimensionen 40 bis 315 und die vormontierte Fixpunktadaption. Ab der Dimension 200 sind zwei Rohrschellen sowie zwei vormontierte Fixpunktadaptionen enthalten.

Montage

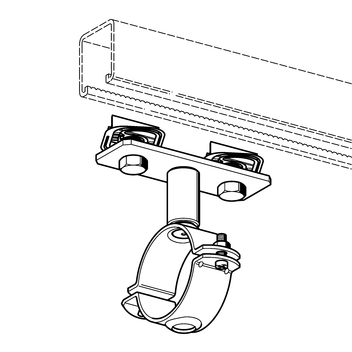

Die bauseits komplettierte Festpunktbaugruppe wird in die Schienenöffnung eingedrückt und verriegelt dabei automatisch. Bei der Positionierung des Abstandes zur nächsten Befestigung wird die Baugruppe in der Schiene verliersicher geführt. Abschließend werden die Sechskantschrauben festgezogen.

TypG
[kg]
Verp.
[Stück]
Artikel-
Nr.
FP 40 MS0,451 602320
FP 50 MS0,471 602330
FP 56 MS0,481 602340
FP 63 MS0,491 602350
FP 75 MS0,581 602360
FP 90 MS0,601 602370
FP 110 MS0,671 602380
FP 125 MS0,691 602390
FP 160 MS1,211 602400

FP-N 200 MS3,141 600940
FP-N 250 MS3,541 600942
FP-N 315 MS4,021 600944
